Los piñones de cigüeñal de 9 chavetas de Cloyes dan al instalador la posibilidad de corregir o reposicionar la sincronización del árbol de levas durante el montaje del motor. Como regla general, retrasar la distribución de la leva aumentará la potencia a altas RPM, y avanzar la distribución de la leva aumentará el par motor a bajas revoluciones. Además, algunos fabricantes de árboles de levas indican al usuario que adelante o retrase la sincronización del árbol de levas para mejorar las características de su árbol de levas. Utilizando nuestro piñón del cigüeñal de 9 chavetas, el árbol de levas se puede adelantar o retrasar colocando el piñón del cigüeñal en la chaveta de avance o retraso de 2°, 4°, 6° u 8°. Recuerde: El ángulo del árbol de levas es la mitad del ángulo del cigüeñal, por lo que el árbol de levas avanzará o se retrasará correspondientemente 1°, 2°, 3° o 4°. El chavetero y las marcas de sincronización correspondientes están estampados con una “A” o una “R” y un número (“A” significa avance y “R” retraso). La sincronización se consigue colocando el chavetero deseado sobre la chaveta del cigüeñal y alineando la marca de sincronización correspondiente con la marca de sincronización del piñón de la leva.

Para las aplicaciones de GM y Chrysler, consulte la figura 1: Para avanzar el árbol de levas 1°, coloque el chavetero 2A sobre la chaveta del cigüeñal y alinee la marca de sincronización 2A con la marca del piñón de levas.

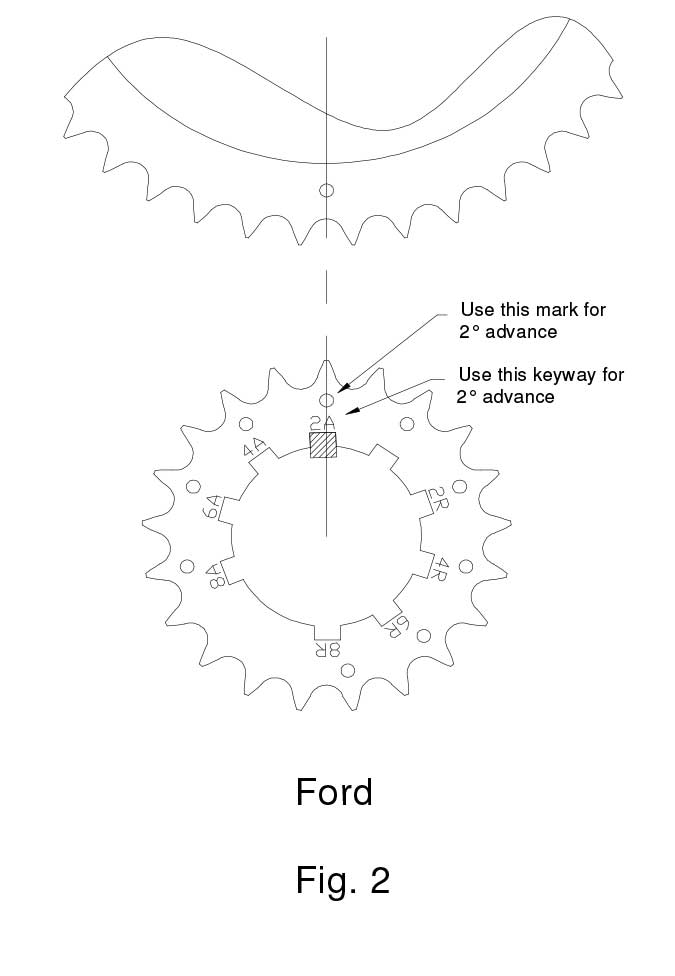

Para las aplicaciones Ford, consulte la figura 2 que aparece a continuación: Para avanzar el árbol de levas 1°, coloque el chavetero 2A sobre la chaveta del cigüeñal y alinee la “o” sobre el 2A con la marca de sincronización en el piñón de la leva.

Notas:

Una vez determinado el ajuste a utilizar, aconsejamos marcar (con rotulador blanco o similar) la marca de sincronización y el chavetero correspondientes. Esto hará que sean más fáciles de identificar durante la instalación. Se recomienda el uso de una rueda de grados para la correcta sincronización del árbol de levas con el cigüeñal. Durante y después de la instalación, observe si hay alguna interferencia entre el juego de distribución y el bloque del motor. Si se encuentra una interferencia, elimine o rectifique esa zona del bloque para obtener un espacio libre adecuado. Al retirar un piñón de manivela ajustado a presión, debe utilizarse una herramienta de extracción adecuada.

Recuerde: 2° de avance del cigüeñal es 1° de avance de la leva
