ALERTA DE INSTALACIÓN DEL TENSOR DE LA CADENA DE DISTRIBUCIÓN

GM 2.4L DOHC 1996-2006

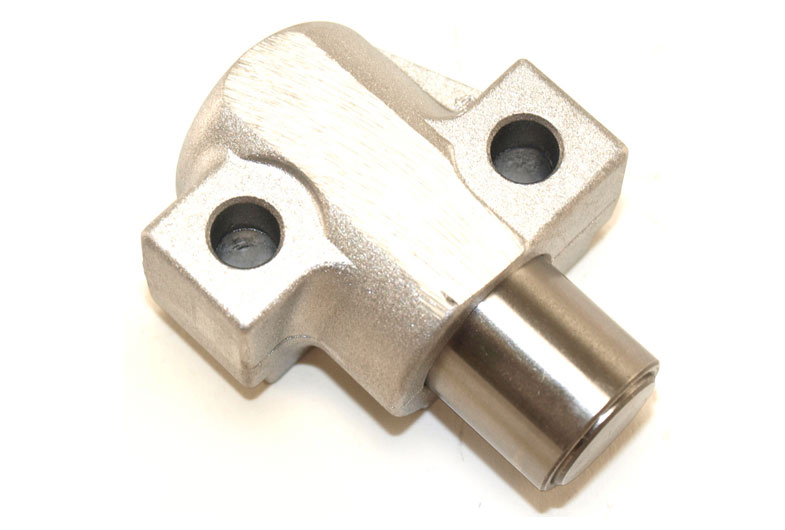

Este tensor consta de dos partes, la carcasa y el pistón. El pistón tiene un pistón secundario o émbolo contenido. En el momento del envío, este émbolo está comprimido en su posición desactivada y debe permanecer así para la instalación. En posición desactivada, el émbolo se extiende aproximadamente 1,7 mm más allá del cilindro del pistón (ver figura A). Si no es el caso, gire el tensor completamente, con el extremo del émbolo (no el extremo cónico) hacia abajo, presione firmemente sobre la mesa u otra superficie dura hasta que el émbolo se restablezca completamente.

IMPORTANTE – Le sugerimos encarecidamente que consulte un manual profesional para las instrucciones de instalación. SI NO SE SIGUEN LOS PROCEDIMIENTOS ADECUADOS, ES PROBABLE QUE SE PRODUZCAN FALLOS Y POSIBLES DAÑOS EN EL MOTOR.

El extremo cónico del pistón debe introducirse en el alojamiento del tensor para su instalación.

UNA VEZ FINALIZADA LA INSTALACIÓN Y COLOCADOS TODOS LOS COMPONENTES, DEBE ACTIVAR EL TENSOR SOLTANDO EL ÉMBOLO. Con un destornillador de hoja plana, un extractor de chavetas o una herramienta similar, presione firmemente contra la cara del émbolo (véase la figura B). Presione el émbolo hasta más allá de la superficie de enjuague del cilindro del pistón hasta que oiga un clic y sienta que el émbolo se libera. El émbolo debe ejercer presión inmediatamente contra la zapata del tensor y, por tanto, también contra la cadena de distribución.

IMPORTANTE: Si el émbolo no puede ser presionado, el émbolo no está correctamente reajustado. Retire el émbolo y consulte el primer párrafo de las instrucciones para reajustar completamente el émbolo.
